Por que cabos de controle blindados evitam ruído EMI

Resumo:Em fábricas automatizadas, estações de geração de energia e instalações de processamento complexas, as linhas de controle passam ao longo de linhas de energia pesadas, criando campos eletromagnéticos intensos.Cabos anti-interferência de controle blindadosservir como o sistema nervoso confiável dessas operações. Este artigo analisa a arquitetura de materiais multicamadas, a mecânica de supressão de interferência eletromagnética (EMI) e os benefícios de blindagem que tornam os cabos de controle premium essenciais para a automação industrial moderna.

Índice

Introdução

Anatomia Estrutural de Cabos de Controle Anti-Interferência Blindados

Por que a blindagem trançada é vital contra o ruído industrial

Cenários críticos de aplicação em engenharia automatizada

Conformidade direta da fábrica e pedidos personalizados

Introdução

À medida que as plantas industriais integram sistemas automatizados mais inteligentes, a densidade de equipamentos eletrônicos aumenta exponencialmente. Este ambiente de alta densidade gera enormes quantidades de interferência eletromagnética (EMI) e interferência de radiofrequência (RFI). Sem blindagem adequada, os sinais de controle de baixa tensão enviados para controladores lógicos programáveis ​​(CLPs), sensores e atuadores podem ser facilmente corrompidos, levando a leituras falsas da máquina, erros de sistema ou desligamentos de emergência perigosos.

Para proteger sinais automatizados críticos,Cabo Taitongfabrica cabos anti-interferência de controle blindados para serviços pesados. Combinando condutores altamente flexíveis com blindagem metálica densa, essas linhas de controle garantem uma entrega de sinal perfeita em zonas industriais altamente perturbadas em todo o mundo.

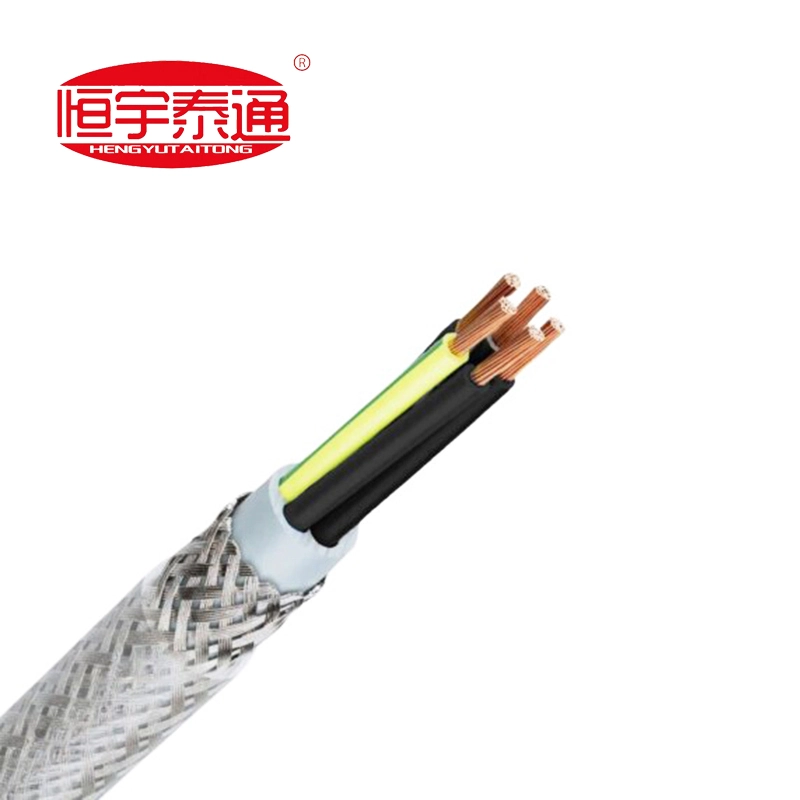

Anatomia Estrutural de Cabos de Controle Anti-Interferência Blindados

A configuração interna de um cabo de controle padrão é projetada camada por camada para separar o ruído externo dos condutores de cobre internos:

Condutores de cobre de alta pureza: Composto por fios de cobre simples multicore e finamente trançados, proporcionando máxima condutividade elétrica e flexibilidade superior para roteamento preciso dentro dos painéis de controle.

Isolamento codificado por cores: Composto de isolamento premium de PVC ou XLPE com código de cores distinto (incluindo o fio de aterramento verde/amarelo padrão) para identificação direta do terminal e segurança durante a instalação.

Cama interna/camada de bainha: Um envoltório de polímero liso ou camada extrudada que une firmemente os núcleos torcidos e forma uma almofada protetora para a blindagem sobrejacente.

Escudo Metálico Trançado de Alta Cobertura: Uma trança densa de fio de cobre ou aço estanhado entrelaçado que envolve os núcleos internos, agindo como uma barreira eletromagnética impenetrável.

Jaqueta externa retardante de chamas: Uma bainha de PVC robusta formulada para resistir a respingos de óleo, rastreamento de umidade, abrasão e propagação de chamas em eletrocalhas abertas.

Por que a blindagem trançada é vital contra o ruído industrial

Embora os fios de controle não blindados funcionem bem em circuitos elétricos básicos, os hubs industriais automatizados exigem blindagens trançadas de alta cobertura por três razões principais de desempenho:

1. Absorção abrangente de EMI e RFI: A trança metálica funciona como uma gaiola de Faraday. Ele intercepta ondas eletromagnéticas irradiadas de grandes motores, transformadores e cabos de energia de alta tensão circundantes, desviando com segurança as correntes parasitas para o solo antes que elas interrompam os sinais do núcleo interno.

2. Força Flexível Superior: Ao contrário das blindagens estáticas de folha de alumínio que podem rasgar ou rachar facilmente quando dobradas repetidamente dentro de máquinas dinâmicas, uma trança de metal tecido mantém 100% da integridade da blindagem estrutural, mesmo sob flexão e torção mecânica contínua.

3. Prevenção de conversa cruzada: Em conduítes de controle multinúcleos, as correntes de alta frequência em um fio podem vazar para circuitos vizinhos. A trança de precisão isola grupos de cabos individuais, garantindo fluxos de dados limpos e independentes.

Cenários críticos de aplicação em engenharia automatizada

Graças à sua confiabilidade anti-interferência, os cabos de controle blindados são altamente especificados em licitações de infraestrutura de precisão:

Linhas de montagem automatizadas e robótica: Conectando mesas de controle PLC centrais a braços robóticos automatizados e transportadores de montagem que exigem loops de comando ininterruptos.

Painéis de controle e relé de subestação: Interconexão de instrumentos de medição, relés de proteção e controles de comutadores em ambientes de energia de alta tensão.

Refinarias Petroquímicas e de Processamento: Transmissão de leituras delicadas de temperatura, pressão e sensor de vazão em trechos estendidos de cabos internos e externos.

HVAC e gerenciamento de edifícios: Roteamento de circuitos de controle seguros e de baixo ruído através de arranha-céus comerciais para gerenciar ventilação automatizada, elevadores e arquiteturas de segurança.

Conformidade direta da fábrica e pedidos personalizados

A instrumentação de precisão permite margem zero para desequilíbrios de impedância ou lacunas de blindagem. Os contratos de aquisição industrial exigem conformidade exata com padrões de qualidade rigorosos, como IEC 60227 ou normas industriais regionais.

NoCabo Taitong, rejeitamos sistemas rígidos de compensação de estoque produzidos em massa em favor de um modelo de produção 100% personalizado direto da fábrica. Entendemos que cada configuração de automação requer contagens de núcleos exclusivas, arranjos de aterramento específicos e propriedades de isolamento especializadas. Fabricamos sob medida cada lote de cabos de controle diretamente de acordo com as listas de quantidades (BOQ) específicas do seu projeto - calibrando o dimensionamento do núcleo, as taxas de cobertura de blindagem e os compostos da jaqueta para corresponder exatamente ao seu ambiente elétrico.

Entre em contato com nossa equipe de engenharia de instrumentação hoje mesmopara solicitar desenhos técnicos verificados, layouts de arranjos básicos personalizados ou para receber uma estimativa de preço expressa e direta da fábrica para sua próxima licitação de projeto!
