Por que cabos de alumínio blindados de 4 núcleos para redes elétricas

Resumo: Em expansões de serviços públicos industriais, redes de coleta de usinas solares e redes de distribuição de edifícios comerciais, equilibrar a durabilidade do enterramento direto com orçamentos de aquisição apertados é uma prioridade fundamental de engenharia. Os cabos de alimentação blindados de alumínio de 4 núcleos (série YJLV22 / 0,6/1kV) servem como uma solução de transmissão de alta confiabilidade para redes secundárias de baixa tensão. Este artigo técnico analisa o design multicamadas, a mecânica da blindagem de fita dupla de aço e os benefícios de custo que tornam os cabos de alimentação de alumínio de 4 núcleos a melhor escolha para licitações internacionais de infraestrutura.

Índice

Introdução

Arquitetura Estrutural de Cabos Blindados de Alumínio de 4 Núcleos

Armadura Dupla de Fita de Aço: Protegendo Execuções de Utilitários de Enterro Direto

Design de 4 núcleos: simplificando a energia trifásica de baixa tensão

Vantagens de custo dos condutores de alumínio trançado

Cenários de aplicação primária em redes elétricas regionais

Personalização direta da fábrica e segurança de fornecimento

Introdução

As linhas subterrâneas de distribuição de energia de baixa tensão estão sujeitas a fortes esforços físicos. As trincheiras subterrâneas expõem os cabos não blindados ao movimento do solo, às forças de compactação, às arestas afiadas das rochas e à potencial intrusão de roedores. Além disso, a especificação de condutores de cobre em longos períodos de distribuição inflaciona substancialmente os custos de matéria-prima e despesas de frete.

Para resolver esses obstáculos de instalação, a Taitong Cable fabrica cabos de alimentação de alumínio blindados com fita de aço de 4 núcleos premium de 0,6/1kV. Ao combinar condutores de alumínio trançado de alta condutividade com blindagem robusta de fita dupla de aço, nossos cabos fornecem resistência mecânica confiável e fornecimento contínuo de energia para prestadores de serviços públicos globais.

Arquitetura Estrutural de Cabos Blindados de Alumínio de 4 Núcleos

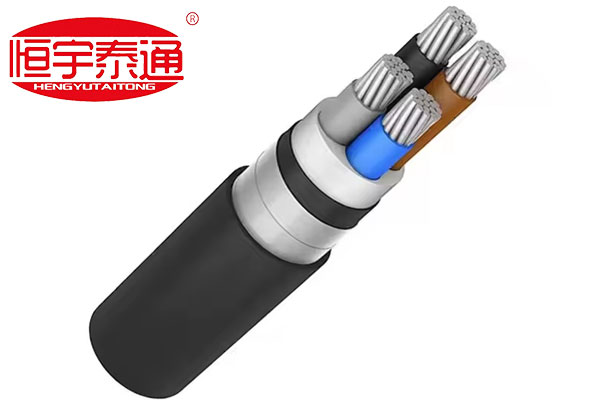

Uma visão detalhada da seção transversal do cabo de alimentação de alumínio blindado de 4 núcleos ilustra sua engenharia em camadas construída para condições subterrâneas difíceis:

Condutores de alumínio trançado compactado: formados a partir de fios elétricos de alumínio de alta pureza trançados firmemente para reduzir o diâmetro do cabo, garantindo a condutividade elétrica ideal.

Isolamento XLPE/PVC com código de cores:Isolamento de fase com código de cores (por exemplo, marrom, azul, preto, cinza) permitindo identificação precisa de fase e conexão de terminal simplificada durante a instalação no local.

Cama interna extrudada:Camada de almofada protetora interna lisa enrolada sobre o conjunto central montado para evitar danos por fricção na armadura.

Armadura de fita dupla de aço (DSTA):Fitas de armadura de aço helicoidais sobrepostas enroladas com segurança ao redor da camada interna, absorvendo fortes impactos externos e pressão radial.

Bainha externa à prova de intempéries:Revestimento externo de PVC ou PE estabilizado contra UV para serviços pesados, resistindo à umidade do solo, corrosão ácida e abrasão superficial.

Armadura Dupla de Fita de Aço: Protegendo Execuções de Utilitários de Enterro Direto

Por que os consultores de projetos e empreiteiros de EPC especificam blindagem dupla de fita de aço (DSTA) para instalações de cabos subterrâneos?

1. Compatibilidade com enterro direto:Os cabos blindados eliminam a necessidade de tubos externos caros de PVC ou conduítes de concreto, permitindo a instalação direta em valas de terra abertas e reduzindo os custos totais de construção civil.

2.Extrema resistência ao esmagamento e ao impacto:O recalque do subsolo e os veículos pesados ​​que passam por cima aplicam uma força vertical contínua. Os envoltórios duplos de fita de aço protegem os condutores internos contra deformação e perfurações físicas.

3. Defesa contra pragas subterrâneas:Roedores e pragas escavadoras freqüentemente mastigam polímeros externos macios. A camada de fita de aço cria uma barreira física impenetrável que prolonga a vida útil da linha para mais de 30 anos.

Design de 4 núcleos: simplificando a energia trifásica de baixa tensão

A configuração de 4 núcleos foi projetada especificamente para redes de distribuição trifásicas de quatro fios (3 Ph+N):

Distribuição de fase balanceada:Acomoda condutores trifásicos junto com um condutor neutro de tamanho normal em um único feixe de cabos.

Layout simplificado:Reduz o trabalho de colocação de cabos e os requisitos de espaço da bandeja de cabos em comparação com a instalação de vários cabos de núcleo único.

Vantagens de custo dos condutores de alumínio trançado

O preço das matérias-primas tem um impacto significativo na viabilidade da infraestrutura. A utilização de condutores trançados de alumínio em vez de cobre produz claros benefícios econômicos:

Economias substanciais de capital:O alumínio oferece excelente capacidade de transporte de energia por uma fração do custo do material de cobre, permitindo que os empreiteiros ampliem os orçamentos do projeto em distâncias de distribuição mais longas.

Peso reduzido de transporte e manuseio:A propriedade leve do alumínio simplifica a tração da bandeja de cabos, reduz as horas de mão de obra de instalação e otimiza o carregamento de contêineres para remessas internacionais.

Cenários de aplicação primária em redes elétricas regionais

Graças à sua durabilidade estrutural e alta relação custo-benefício, as linhas blindadas de alumínio de 4 núcleos da Taitong Cable são amplamente apresentadas em licitações globais:

Redes de captação de parques solares e eólicos:Transporte de energia CA de baixa tensão de transformadores elevadores para os principais centros de distribuição em extensos campos solares.

Complexos Industriais e Comerciais:Roteamento de alimentadores principais subterrâneos conectando os principais transformadores de utilidades aos painéis de distribuição da fábrica.

Licitações de extensão da rede suburbana:Substituir linhas aéreas frágeis por redes blindadas enterradas para evitar cortes de energia relacionados com o clima em zonas residenciais em crescimento.

Personalização direta da fábrica e segurança de fornecimento

As propostas de serviços públicos não deixam espaço para vazios de isolamento, variação de condutores ou lacunas de blindagem. Os contratos de aquisição globais exigem adesão estrita a parâmetros reconhecidos, incluindo IEC 60502-1 e BS 5467.

NoCabo Tai Tong, apoiamos a execução do seu projeto através de um modelo de produção 100% customizado direto da fábrica. Não enviamos itens de liquidação de armazém pré-fabricados e antigos. Em vez disso, fabricamos sob medida cada lote de cabos de alumínio blindados de 4 núcleos para alinhar diretamente com a lista de quantidades precisa (BOQ) do seu projeto - calibrando seções transversais do condutor (16 mm2 até 500 mm2), espessura de isolamento, parâmetros de blindagem e materiais de revestimento externo para atender aos padrões de rede nacionais locais.

Contate nossa divisão de engenharia de cabos de energia hoje mesmo para solicitarrelatórios de teste de tipo verificados, desenhos dimensionais personalizados ou uma cotação de preço expressa direto da fábrica para sua próxima licitação de energia!
