Por que redes elétricas de cabos blindados de alumínio 0,6/1kV

Resumo:Nos desenvolvimentos de parques industriais, redes de recolha de energia renovável e circuitos de distribuição comercial, é essencial equilibrar os orçamentos de instalação com uma proteção subterrânea rigorosa. Cabos de energia blindados de alumínio servem como espinha dorsal para redes de energia de baixa tensão enterradas diretamente. Este artigo analisa a engenharia em camadas internas, os mecanismos de proteção de fita dupla de aço e os benefícios de custo que tornam as linhas blindadas de alumínio multinúcleo a principal especificação para compras de projetos internacionais.

Índice

Introdução

Arquitetura Estrutural de Cabos Blindados Multinúcleos de Alumínio 0,6/1kV

Armadura de fita dupla de aço: protegendo execuções de utilitários de enterramento direto

Condutores de Alumínio: Maximizando o ROI em Infraestrutura de Grande Escala

Cenários de aplicação primária em projetos globais de energia

Personalização direta da fábrica e segurança de fornecimento

Introdução

As redes subterrâneas de alimentação elétrica estão expostas a riscos mecânicos constantes. Trincheiras de enterramento direto sofrem compactação esmagadora do solo, ataques físicos acidentais durante a escavação e intrusão subterrânea de roedores. Além disso, nas redes de distribuição secundária de longa distância, a utilização de cabos tradicionais de cobre pesado aumenta significativamente os custos das matérias-primas e as despesas gerais de transporte.

Para resolver estes desafios técnicos e orçamentais,Cabo Tai Tongfabrica cabos de alimentação de alumínio blindados multinúcleos de 0,6/1 kV de alto desempenho. Combinando condutores trançados de alumínio de alta condutividade com blindagem metálica resistente, nossos cabos oferecem segurança mecânica incomparável e eficiência operacional de longo prazo para prestadores de serviços públicos globais.

Arquitetura Estrutural de Cabos Blindados Multinúcleos de Alumínio 0,6/1kV

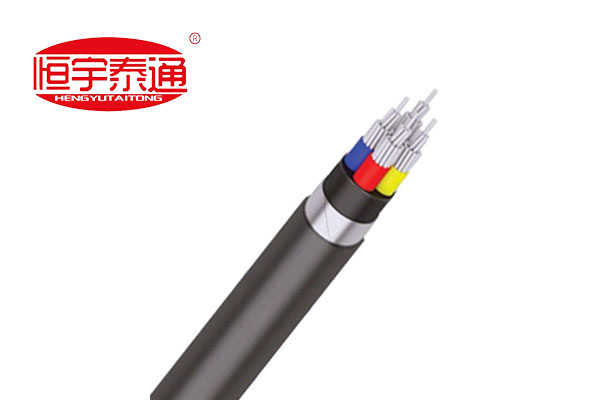

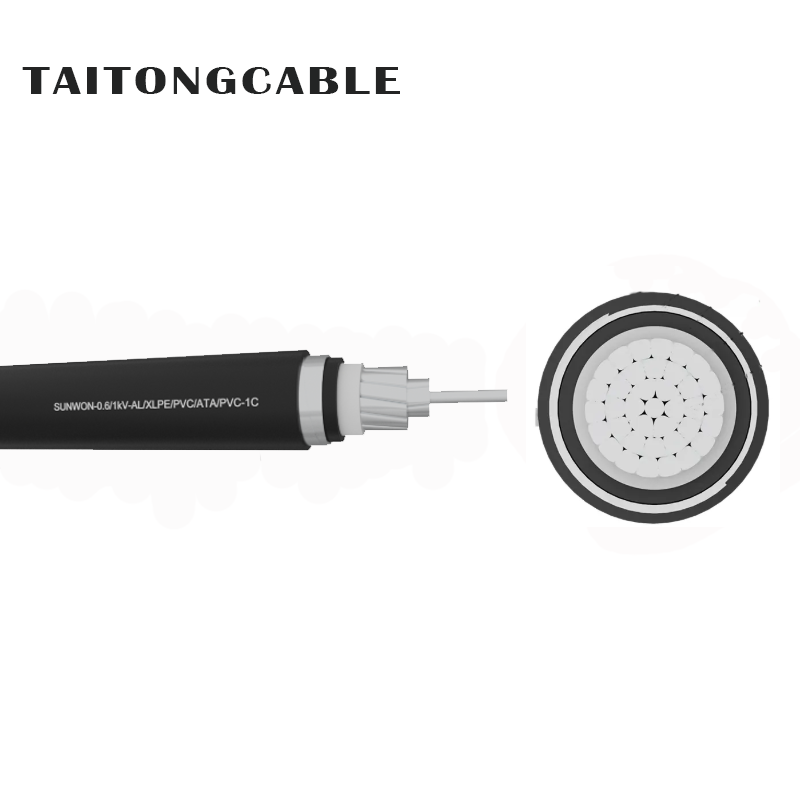

A seção transversal multicamadas de um cabo de alimentação de alumínio blindado com fita de aço fornece proteção mecânica e elétrica completa:

Condutores de alumínio trançado (classe 2):Formado a partir de fios elétricos de alumínio de alta pureza, firmemente trançados para garantir capacidade de corrente estável, baixo peso e alta confiabilidade de conexão de terminal.

Isolamento de fase codificado por cores:Isolamento premium de XLPE ou PVC enrolado em cada núcleo em cores padronizadas (vermelho, amarelo, azul, etc.) para garantir uma identificação de fase livre de erros durante a instalação no local.

Cama interna extrudada / bainha de almofada:Formado sobre o conjunto do núcleo interno para proteger os isolamentos de fase contra bordas metálicas afiadas durante o processo de blindagem.

Armadura de fita dupla de aço (DSTA):Faixas de aço helicoidais sobrepostas enroladas ao redor da matriz do núcleo para absorver altas pressões radiais de esmagamento e evitar que ferramentas físicas ou pedras perfurem o cabo.

Bainha externa protetora para serviços pesados:Uma jaqueta de PVC ou PE estabilizada contra UV e resistente a óleo que evita a entrada de umidade, corrosão ácida do solo e degradação ambiental.

Armadura de fita dupla de aço: protegendo execuções de utilitários de enterramento direto

Por que os consultores de infraestrutura especificamcabos blindados com fita de aço (DSTA)como a série YJLV22/VLV22 para redes secundárias de baixa tensão?

1.Eliminando Conduítes Externos Caros:Cabos não blindados requerem dutos pesados ​​de PVC ou concreto quando enterrados no subsolo. Projetos blindados com fita de aço podem ser colocados diretamente em valas subterrâneas, reduzindo drasticamente os custos de escavação civil e tubulação.

2.Extreme Esmagamento e Defesa de Impacto:A forte pressão do subsolo, o assentamento de rochas ou a passagem de veículos acima da cabeça podem deformar os cabos de plástico macio. Os envoltórios duplos de fita de aço absorvem o impacto físico, mantendo a integridade do núcleo estrutural e evitando curtos-circuitos entre fases.

3. Proteção subterrânea contra pragas:Cupins, esquilos e roedores mastigam regularmente revestimentos de polímero padrão. A barreira impenetrável de aço metálico evita danos biológicos, prolongando a vida útil da rede subterrânea para mais de 30 anos.

Condutores de Alumínio: Maximizando o ROI em Infraestrutura de Grande Escala

Os orçamentos de matérias-primas determinam a viabilidade do projeto. Utilizandocondutores de alumínio trançadosem vez do cobre proporciona vantagens económicas decisivas:

Economias substanciais de custos:O alumínio oferece condutividade excepcional por dólar, permitindo que os empreiteiros de EPC reduzam significativamente os gastos com material de cabos em extensas milhas de distribuição.

Peso de manuseio mais leve:O peso reduzido do alumínio simplifica a extração da bandeja de cabos, reduz as horas de trabalho de instalação e reduz os custos de frete de contêineres para entrega no exterior.

Cenários de aplicação primária em projetos globais de energia

Graças ao seu equilíbrio entre resistência, proteção e acessibilidade, as séries de alumínio blindado da Taitong Cable são amplamente utilizadas em grandes licitações de projetos internacionais:

Parques de energia solar e eólica:Transporte de saída de baixa tensão de estações inversoras para unidades de transformadores elevadores em vastos terrenos externos.

Complexos Industriais e Plantas Químicas:Direcionamento de energia secundária ao longo de valas de cabos externas e dutos subterrâneos expostos a cargas pesadas de maquinário.

Sub-redes Comerciais e Residenciais:Conectando subestações transformadoras principais a quadros de distribuição de edifícios individuais em empreendimentos suburbanos em expansão.

Personalização direta da fábrica e segurança de fornecimento

A aquisição internacional de infra-estruturas permite tolerância zero para vazios de isolamento ou lacunas na blindagem. Cada lote de produção deve estar em conformidade com padrões internacionais autorizados, incluindo IEC 60502-1 e BS 5467.

NoCabo Tai Tong, apoiamos a execução do seu projeto através de um modelo de produção 100% customizado direto da fábrica. Não enviamos itens de liquidação de armazém pré-fabricados e antigos. Em vez disso, fabricamos sob medida cada lote de cabos de alimentação de alumínio blindados para alinhar diretamente com a lista de quantidades precisa (BOQ) do seu projeto - calibrando seções transversais do condutor (16 mm2 até 500 mm2), combinações de vários núcleos (3 núcleos, 4 núcleos, 3+1, 4+1, 3+2), espessura da armadura e compostos de revestimento externo especializados para atender aos requisitos da rede nacional local.

Contate nossa divisão de engenharia de distribuição de energia hoje mesmopara solicitar certificados de teste de tipo autorizados, projetos dimensionais personalizados ou para receber uma estimativa de custo expressa e direta da fábrica para sua próxima licitação de rede!
