Como os fios de instalações civis podem melhorar a segurança e a confiabilidade elétrica em edifícios modernos

TaitongsuprimentosFios de Instalação Civilpara sistemas elétricos residenciais, comerciais e de edifícios públicos, oferecendo soluções de fiação projetadas de acordo com diferentes requisitos de instalação. A escolha dos condutores, materiais de isolamento e estruturas de cabos corretos ajuda os empreiteiros elétricos e os compradores de projetos a construir sistemas de distribuição de energia confiáveis, ao mesmo tempo que oferece suporte à instalação segura, ao desempenho de longo prazo e à conformidade com os padrões elétricos aplicáveis.

Os fios de instalações civis são componentes essenciais dos sistemas elétricos prediais, transportando energia elétrica para circuitos de iluminação, tomadas, eletrodomésticos e equipamentos de distribuição. Sua adequação depende do material do condutor, da área da seção transversal, do desempenho do isolamento, da tensão nominal, do método de instalação e do ambiente operacional. As opções comuns incluem fios de edifícios de instalação fixa, fios elétricos flexíveis e cabos flexíveis blindados para conexões especializadas. Este guia explica as diferenças entre esses tipos de fios, suas aplicações, principais critérios de seleção, considerações de instalação e verificações de qualidade. Ele também descreve como os compradores podem avaliar um fornecedor de cabos como a Taitong para identificar soluções de fiação adequadas para construção residencial, edifícios comerciais e outros projetos de engenharia civil.

Índice

1. O que são fios de instalação civil?
2. Quais são os principais tipos de fios para instalações civis?
3. Onde são usados ​​os fios de instalação civil?
4. O que torna importantes os fios de construção de qualidade?
5. Como os diferentes tipos de fios se comparam?
6. Como você seleciona as especificações corretas do fio?
7. Quais práticas de instalação e segurança são importantes?
8. Como os compradores podem avaliar a qualidade do fio?
9. Perguntas frequentes
10. Conclusão

1. O que são fios de instalação civil?

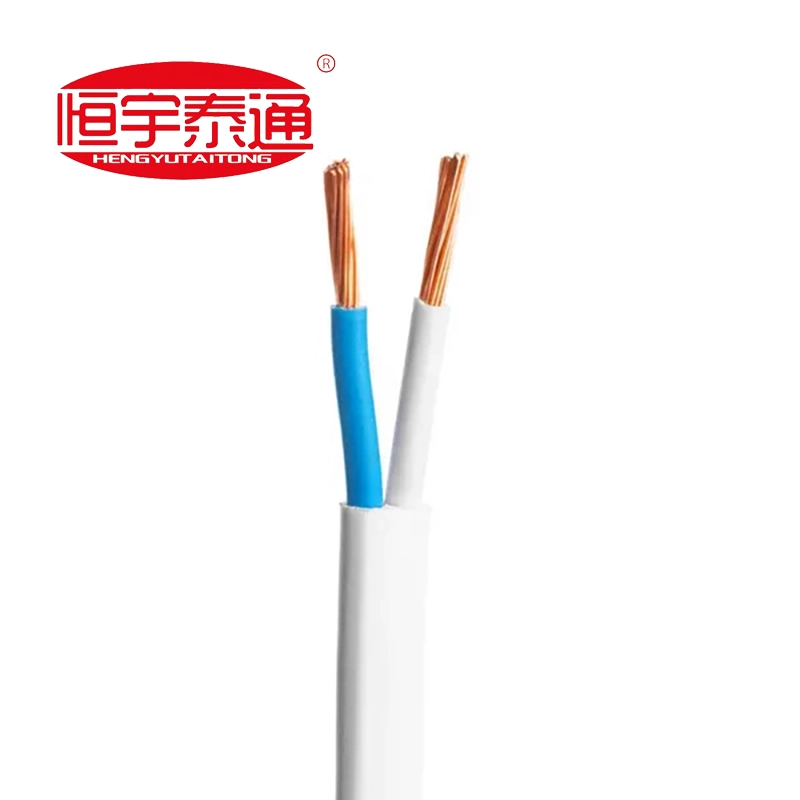

Os fios de instalação civil são condutores elétricos projetados para fiação e conexões de energia em edifícios residenciais, propriedades comerciais, instalações públicas e projetos de construção relacionados. Dependendo do seu design, eles podem suportar circuitos permanentes de edifícios ou fornecer conexões flexíveis entre equipamentos elétricos e fontes de energia.

Um fio isolado típico consiste em um núcleo condutor rodeado por uma camada isolante. Alguns projetos de cabos também incluem uma bainha externa, blindagem ou camadas de proteção adicionais para atender a requisitos mecânicos, ambientais ou elétricos específicos.

O cobre é comumente usado devido à sua condutividade elétrica e ao uso estabelecido na fiação de edifícios. Materiais de isolamento como cloreto de polivinila (PVC) e polietileno reticulado (XLPE) são selecionados de acordo com a aplicação pretendida e o desempenho exigido. Materiais com baixo teor de fumaça e isentos de halogênio também podem ser considerados onde a redução das emissões de fumaça e gases corrosivos são objetivos importantes do projeto.

A linha de produtos de fiação civil da Taitong inclui cabos de fiação para instalações elétricas domésticas e opções de cabos flexíveis. A seleção correta depende se um projeto requer fiação fixa permanente, conexões flexíveis de equipamentos ou blindagem contra interferência eletromagnética.

Para obter informações específicas do produto, os compradores podem consultar a página Fios de instalação civil da Taitong.

2. Quais os principais tipos de fios para instalações civis?

Diferentes aplicações em edifícios requerem diferentes estruturas de condutores e propriedades de isolamento. Compreender as principais categorias ajuda os empreiteiros a evitar a escolha de um fio com base apenas na aparência ou no preço.

Fios de construção de instalação fixa

Os fios de instalação fixa destinam-se a circuitos elétricos permanentes em edifícios. Dependendo do projeto, eles podem usar condutores sólidos ou condutores trançados e são comumente instalados em conduítes, calhas ou outros sistemas de fiação permitidos.

Esses fios podem servir a circuitos de iluminação, circuitos de tomadas e conexões a quadros de distribuição. O tamanho do condutor, o tipo de isolamento, a classificação de tensão e as condições de instalação devem corresponder ao projeto elétrico e aos regulamentos aplicáveis.

Fios e cabos elétricos flexíveis

Os fios flexíveis normalmente usam vários fios condutores finos para facilitar a dobra e o roteamento. Eles são úteis para conexões de equipamentos, fiação de eletrodomésticos e outras aplicações onde é necessária flexibilidade.

Contudo, a flexibilidade por si só não torna um cabo adequado para todas as instalações. O cabo deve ser classificado de acordo com o movimento, corrente, temperatura e ambiente de instalação pretendidos.

Cabos Flexíveis Blindados

Os cabos flexíveis blindados incorporam uma camada de blindagem condutora, geralmente feita de folha metálica ou metal trançado, para ajudar a reduzir a interferência eletromagnética. Eles podem ser úteis em circuitos de controle selecionados, sistemas de monitoramento, equipamentos de áudio e vídeo e outras aplicações que envolvam sinais sensíveis.

A blindagem não substitui a seleção adequada de cabos, aterramento ou práticas de instalação adequadas. A disposição adequada da blindagem depende do sistema elétrico e das instruções do fabricante.

Fios para construção de desempenho especial

Alguns projetos exigem características adicionais, incluindo desempenho retardador de chamas, resistência ao fogo, baixa emissão de fumaça ou maior resistência ao calor. Estas propriedades têm finalidades diferentes e não devem ser tratadas como intercambiáveis.

• Fios retardadores de chama:Projetado para limitar a propagação de chamas sob condições de teste específicas.
• Cabos resistentes ao fogo:Projetado para manter a integridade do circuito por um período especificado sob condições definidas de teste de incêndio quando o produto for certificado para esse fim.
• Fios com baixo teor de fumaça e sem halogênio:Projetado para reduzir a geração de fumaça e emissões de gases contendo halogênio sob condições de teste especificadas.
• Fios resistentes ao calor:Projetado para aplicações que exigem uma capacidade de temperatura operacional especificada.

Sempre verifique a classificação exata do produto e a documentação de teste de apoio antes de especificar um fio de desempenho especial.

3. Onde são utilizados os fios de instalação civil?

Os fios de instalação civil suportam uma ampla variedade de funções elétricas em edifícios modernos. O cabo selecionado deve corresponder à carga, ao método de instalação, às condições ambientais e aos requisitos elétricos locais.

• Edifícios residenciais:Iluminação, tomadas de uso geral, equipamentos de cozinha e circuitos de eletrodomésticos.
• Edifícios comerciais:Iluminação de escritórios, tomadas elétricas, espaços comerciais e conexões de distribuição elétrica.
• Instalações públicas:Fiação para escolas, edifícios de saúde, instalações comunitárias e outras infraestruturas públicas, sujeitas às especificações de projeto aplicáveis.
• Quadros de distribuição:Conexões entre dispositivos de proteção, condutores de circuito e componentes elétricos designados.
• Conexões de equipamentos:Fiação flexível para aparelhos compatíveis, equipamentos de controle e montagens elétricas.
• Sistemas de sinalização e monitoramento:Aplicações selecionadas onde cabos blindados ajudam a controlar a interferência eletromagnética.

Por exemplo, um projeto de apartamento residencial pode usar fios de cobre de instalação fixa para iluminação oculta e circuitos de tomadas, enquanto cabos flexíveis são reservados para conexões de equipamentos especificamente projetados para aceitá-los. Se equipamento de monitoramento sensível estiver instalado nas proximidades, um cabo blindado poderá ser considerado para o circuito de sinal relevante.

Esta abordagem permite que cada tipo de cabo desempenhe uma função claramente definida, em vez de aplicar um fio de uso geral em todo o edifício.

4. O que torna importantes os fios de construção de qualidade?

A qualidade do fio afeta a eficiência elétrica, a confiabilidade da instalação e a capacidade de um sistema completo operar dentro dos limites de projeto pretendidos.

Condutividade Elétrica Confiável

Um condutor adequado com resistência elétrica controlada ajuda a reduzir perdas desnecessárias de energia e aquecimento resistivo. O material do condutor, a área da seção transversal, o comprimento e a corrente operacional influenciam o desempenho do circuito.

Desempenho de isolamento adequado

O isolamento separa os condutores energizados uns dos outros e de superfícies condutoras acessíveis. Sua classificação de tensão, capacidade de temperatura, condição mecânica e compatibilidade com o ambiente de instalação são fatores de seleção essenciais.

Qualidade de instalação consistente

Fios com dimensões e construção adequadas podem tornar o roteamento, a terminação e a inspeção mais previsíveis. No entanto, a qualidade da instalação também depende de ferramentas corretas, conexões adequadas, suporte adequado e conformidade com o projeto da fiação.

Proteção Específica do Aplicativo

Algumas instalações exigem melhor desempenho da chama, menores emissões de fumaça, resistência a temperaturas elevadas ou blindagem eletromagnética. A seleção da especificação apropriada ajuda a abordar os riscos reais associados ao edifício e aos seus sistemas elétricos.

A qualidade deve, portanto, ser avaliada com base em especificações técnicas e resultados de testes verificáveis, em vez de se basear apenas em descrições de comercialização ou na aparência visual do isolamento.

5. Como os diferentes tipos de fios se comparam?

A tabela a seguir resume categorias de fios comuns e suas funções típicas. A adequação real depende das classificações declaradas do produto, da construção e dos requisitos do projeto.

Estas categorias podem sobrepor-se. Por exemplo, um cabo flexível também pode ter blindagem ou propriedades especiais de desempenho contra incêndio. Os compradores devem comparar as especificações completas do produto em vez de presumir que uma categoria fornece automaticamente todos os recursos desejados.

6. Como você seleciona as especificações corretas do fio?

Escolher os Fios corretos para Instalação Civil exige mais do que identificar a tensão ou o material do condutor. Os projetistas elétricos e as equipes de aquisição devem avaliar toda a instalação e as condições sob as quais o cabo irá operar.

Determine a carga elétrica

Calcule a corrente esperada e identifique o equipamento conectado. A área da seção transversal do condutor necessária deve levar em conta a corrente de projeto, o método de instalação, a temperatura ambiente, o agrupamento com outros cabos carregados, a queda de tensão permitida e os regulamentos aplicáveis.

Um tamanho de fio familiar nunca deve ser selecionado automaticamente para cada circuito. Dois circuitos que transportam a mesma corrente nominal podem exigir tamanhos de condutores diferentes porque as condições de instalação são diferentes.

Confirme a tensão nominal e a temperatura

Verifique se a tensão nominal do fio é adequada para o sistema elétrico. Verifique a temperatura operacional permitida do condutor e quaisquer restrições associadas à instalação ou terminação.

Escolha a estrutura do condutor

Condutores sólidos podem ser apropriados para certas instalações fixas, enquanto condutores trançados ou finos podem ser preferíveis onde o projeto exige roteamento mais fácil ou flexibilidade. Os terminais devem ser compatíveis com a classe do condutor e os condutores trançados devem ser terminados usando o método aprovado.

Combine o isolamento com o meio ambiente

Considere umidade, temperatura, abrasão mecânica, exposição química e requisitos de desempenho contra incêndio. Um fio adequado para um circuito interno seco pode não ser apropriado para uma aplicação externa, úmida ou de alta temperatura.

Verifique os padrões locais

Os requisitos de fiação do edifício variam de acordo com o país e o projeto. Confirme os padrões nacionais ou regionais aplicáveis, as regras de identificação de condutores, os requisitos de certificação e os códigos de instalação antes de aprovar um produto.

7. Quais práticas de instalação e segurança são importantes?

Mesmo um fio especificado corretamente pode se tornar inseguro se for instalado incorretamente. Os trabalhos elétricos devem ser realizados por pessoal qualificado de acordo com os regulamentos aplicáveis ​​e as instruções do fabricante.

Práticas de instalação importantes incluem:

• Inspecione o cabo antes da instalação:Verifique se há isolamento danificado, seções esmagadas, condutores expostos ou outros defeitos visíveis.
• Use um método de fiação apropriado:Instale os fios em conduítes, gabinetes ou outros sistemas permitidos aprovados, conforme exigido pelo projeto e pelo código local.
• Evite força excessiva de flexão e tração:Siga o raio de curvatura mínimo especificado e os limites de tensão de instalação.
• Separe os circuitos adequadamente:Mantenha a separação necessária entre a fiação de alimentação e os circuitos de sinais sensíveis.
• Faça rescisões seguras:Use terminais compatíveis e o procedimento de aperto ou crimpagem especificado.
• Aplique proteção de circuito adequada:Certifique-se de que os dispositivos de proteção estejam coordenados com a capacidade do condutor e as características do sistema elétrico.
• Teste a instalação concluída:Realize os testes necessários de continuidade, resistência de isolamento, polaridade e outros testes elétricos aplicáveis ​​antes de energizar o circuito.

Nunca presuma que um cabo flexível pode substituir um fio de instalação fixa simplesmente porque o tamanho do condutor é semelhante. O cabo deve ser aprovado para o método de instalação e condições de operação pretendidos.

8. Como os compradores podem avaliar a qualidade do fio?

Para empreiteiros, distribuidores e equipes de aquisição de projetos, a avaliação de fornecedores deve combinar verificação técnica, documentação de qualidade e capacidade de entrega.

Antes de confirmar um pedido, considere a seguinte lista de verificação:

1. Material condutor:Confirme se é necessário cobre ou outro material condutor especificado.
2. Área da seção transversal e resistência:Solicite as especificações relevantes do condutor e os resultados dos testes aplicáveis.
3. Propriedades de isolamento:Verifique o tipo de material, requisitos de espessura, classificação de tensão e limites de temperatura.
4. Padrões do produto:Verifique se o cabo atende aos padrões especificados para o mercado e projeto alvo.
5. Reivindicações de desempenho especial:Solicite relatórios de teste apropriados para retardamento de chama, resistência ao fogo, desempenho de baixa emissão de fumaça ou blindagem, quando necessário.
6. Rastreabilidade:Verifique a identificação do produto, as informações do lote e a disponibilidade de registros de qualidade relevantes.
7. Capacidade de fornecimento:Confirme as quantidades do pedido, prazos de produção, embalagem, organização de envio e opções de personalização.

Taitong Wire and Cable Co., Ltd. fornece uma variedade de produtos de fios e cabos para aplicações industriais e de construção. Os compradores podem usar a página oficial do produto para revisar a linha de fiação civil e identificar opções para avaliação técnica adicional.

Para projetos que envolvem vários tipos de cabos, fornecer um cronograma de especificações completo pode ajudar a agilizar a cotação e reduzir o risco de produtos incompatíveis. Inclua tamanhos de condutores, classificações de tensão, requisitos de isolamento, padrões aplicáveis, quantidades e expectativas de entrega na consulta.

9. Perguntas frequentes

Q1: Para que são utilizados os fios de instalação civil?

Os fios de instalação civil são usados ​​para fiação elétrica e conexões em edifícios residenciais, comerciais e públicos. Dependendo da sua construção, eles podem suportar distribuição permanente de energia, conexões de equipamentos ou aplicações selecionadas de sinal e controle.

Q2: Qual é a diferença entre fios de instalação fixa e cabos flexíveis?

Os fios de instalação fixa são projetados para sistemas de fiação permanente que atendem aos requisitos de instalação relevantes. Os cabos flexíveis utilizam estruturas condutoras que permitem flexões mais fáceis e são destinados a conexões de equipamentos compatíveis ou outras aplicações aprovadas. A escolha correta depende da classificação do cabo e do método de instalação, e não apenas da flexibilidade.

Q3: Os fios de cobre são adequados para instalações elétricas residenciais?

Os fios de cobre são amplamente utilizados em sistemas elétricos residenciais devido à sua condutividade elétrica e aplicação estabelecida na fiação predial. O tamanho do condutor, o isolamento, a tensão nominal e o método de instalação ainda devem ser selecionados de acordo com a carga do circuito e os regulamentos elétricos locais.

Q4: Devo escolher fios retardadores de chamas ou resistentes ao fogo?

Esses termos descrevem diferentes características de desempenho. Os fios retardadores de chama são projetados para limitar a propagação da chama sob condições específicas, enquanto os cabos resistentes ao fogo são projetados para manter a integridade do circuito por um período definido sob condições específicas de teste de incêndio. Escolha o produto que atenda aos requisitos reais de segurança contra incêndio do projeto e verifique a documentação de teste de apoio.

P5: Que informações devo fornecer ao solicitar um orçamento da Taitong?

Forneça o tipo de fio necessário, material do condutor, área da seção transversal, tensão nominal, especificação de isolamento, padrões aplicáveis, quantidade do pedido, mercado de destino e cronograma de entrega. Se forem necessárias propriedades especiais, como desempenho de baixa emissão de fumaça, retardamento de chama ou blindagem, indique-as claramente para que o produto proposto possa ser avaliado de acordo com suas necessidades.

10. Conclusão

Os Fios de Instalação Civil desempenham um papel fundamental na segurança e confiabilidade dos sistemas elétricos prediais. A seleção do produto certo requer uma consideração cuidadosa do tamanho do condutor, propriedades de isolamento, classificações de tensão e temperatura, condições de instalação e padrões aplicáveis. Fios de instalação fixa, cabos flexíveis e cabos blindados têm finalidades diferentes e devem ser especificados de acordo com os requisitos reais do projeto. Através de especificações técnicas claras e verificações de qualidade adequadas, os compradores podem reduzir os riscos de aquisição e apoiar instalações elétricas confiáveis. A Taitong oferece soluções de fios e cabos para diferentes aplicações prediais e industriais. Explore a gama de produtos de Fios para Instalação Civil eContate-nospara discutir os requisitos do seu projeto, solicitar especificações do produto e obter um orçamento para uma solução de cabo adequada.
