Cabos de alimentação isolados e revestidos com PVC de cobre blindado STA multinúcleo de baixa tensão

0,6/1kV Cabos de alimentação revestidos e isolados com PVC de cobre blindado multinúcleo STA de baixa tensão (CU/PVC/STA/PVC) estão em conformidade com a IEC 60502-1. Construído com condutor de cobre nu trançado Classe 2 (o condutor de cobre sólido Classe 1 é opcional para tamanhos inferiores a 6 mm² mediante solicitação), isolamento de PVC, armadura de fita dupla de aço (STA) e revestimento externo de PVC, o cabo oferece forte resistência contra compressão e impacto mecânico externo. Adequado para instalação fixa, este cabo de alimentação blindado STA pode ser colocado em cemitérios diretos, valas de cabos e dutos subterrâneos para instalações industriais, construção municipal, energia auxiliar de trânsito ferroviário e distribuição de edifícios comerciais. A temperatura nominal de operação contínua é de 70°C, com identificação do núcleo seguindo as regras de codificação de cores IEC60445/HD-308-S2.

A Taitong Cable, um fornecedor confiável de cabos na China, que possui cinco fábricas na China, fornece pedidos em grandes quantidades a preços de fábrica. Várias configurações principais estão disponíveis. Apoiamos requisitos personalizados e fornecemos assistência técnica para certificação local, atendendo compradores de projetos, empreiteiros EPC, atacadistas e distribuidores elétricos em todo o mundo.

CU/PVC/Roupa de PVC/STA/PVC-0,6/1kV

HD 603: NYBY-STA, NYBY-SWA

(Caso seja necessária conformidade com HD603S1A3, indique isso claramente em suas especificações.)

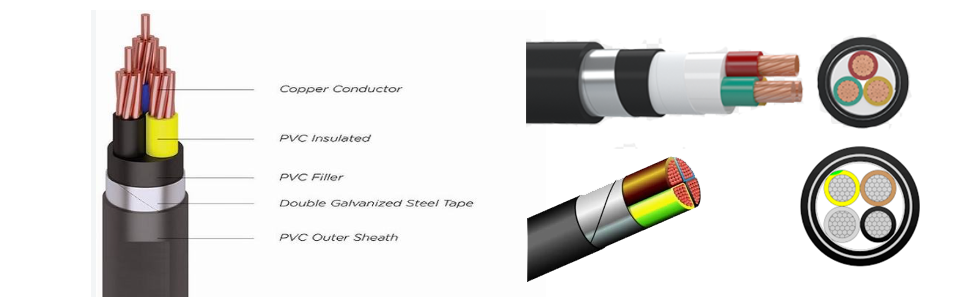

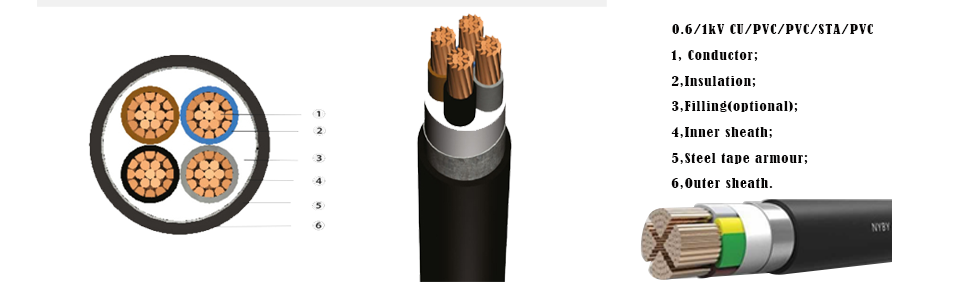

Construção (de interior para exterior)

---

1, Condutor: Condutor de cobre recozido liso trançado Classe 2 de acordo com IEC60228 (o condutor sólido Classe 1 também está disponível como opção).

2, Isolamento: Isolamento de PVC-A em conformidade com IEC-60502-1

3, Núcleos isolados dispostos com enchimentos não higroscópicos (opcional)

4, roupa de cama: roupa de cama de PVC extrudado

5, Armadura: Armadura dupla de fita de aço galvanizado (DSTA/STA)

6, Sobre-bainha: Bainha externa de PVC extrudado, Tipo ST2

Aplicações de cabos de alimentação com revestimento e isolamento de PVC de cobre blindado STA multinúcleo de baixa tensão 0,6/1 kV

---

Este cabo de alimentação blindado STA (fita dupla de aço) com isolamento PVc de cobre de baixa tensão e 2 a 5 núcleos foi projetado para instalação em layout fixo. A armadura de fita de aço galvanizado de camada dupla oferece excelente resistência ao esmagamento, proteção à prova de impacto e à prova de roedores. É amplamente adotado para assentamento subterrâneo enterrado diretamente, valas de cabos, dutos subterrâneos, túneis e galerias de tubos utilitários.

Este cabo de PVC blindado LV STA fornece energia para máquinas de plantas industriais, infraestrutura municipal, rede elétrica subterrânea de distrito residencial, circuitos auxiliares de trânsito ferroviário, distribuição de energia em porões e transmissão de energia em locais externos. (Não é adequado para instalação sob carga de tração pesada).

Cor do isolamento do núcleo: Identificação de acordo com HD 308 S2. Verde/Amarelo para condutor de proteção conforme IEC 60445. (Veja figura abaixo)

---

As cores do isolamento e da bainha externa estão disponíveis para personalização

Principais benefícios da cama de PVC com isolamento de PVC de cobre de baixa tensão Cabos de alimentação revestidos de PVC com fita dupla de fita de aço (600/1000V)

---

1, Proteção Mecânica: A armadura de fita de aço (STA) evita danos por esmagamento, impactos ou roedores.

2, estabilidade fixa: o design de cobre multinúcleo lida com cargas estáveis ​​e contínuas de baixa tensão com eficiência.

3, resistência ambiental: a bainha externa de PVC resiste à umidade, intempéries e exposição química leve quando usada ao ar livre

Especificações técnicas de cabos de alimentação de PVC STA de PVC multinúcleo 0,6/1kV LV

---

Construções disponíveis sob medida para cabos de alimentação revestidos e isolados com PVC de cobre blindado multinúcleo de baixa tensão STA

---

Construção de camada básica:

condutor de cobre + isolamento PVC-A + roupa de cama + armadura de fita de aço STA + bainha externa

Observação: Os campos magnéticos dentro de cabos multinúcleos se neutralizam, de modo que não ocorrerá aquecimento severo por correntes parasitas, tornando a armadura de fita de aço STA adequada para layouts multinúcleos.

Opções de bainha externa (selecionáveis ​​de forma personalizada)

1, bainha ST2-PVC (opção padrão de fábrica, para locais internos, valas de cabos e edifícios comuns)

2, bainha de polietileno ST7-PE: projetada para enterramento direto na natureza, solo úmido e condições ao ar livre, apresentando desempenho à prova d'água, resistente ao envelhecimento e resistente a baixas temperaturas

3, bainha ST8-LSZH com baixa emissão de fumaça e zero halogênio: aplicada em projetos de áreas públicas lotadas, como túneis, metrôs e shopping centers

Designações completas de estrutura

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Opções de substituição de armadura

1, armadura de fita de aço STA (padrão, boa para suportar cargas compressivas para enterramento subterrâneo)

2, armadura de fio de aço fino SWA para cenários que exigem resistência à compressão e resistência à tração

3, armadura de fio de aço espesso para serviço pesado para condições de assentamento de alta tensão e carga pesada

4, armadura de fio de alumínio AWA para requisitos leves e resistentes à corrosão

Personalização do tipo de condutor

1, condutor de cobre sólido classe 1 para instalação fixa

2, condutor de cobre trançado compactado classe 2 (padrão geral de fábrica)

3, condutor flexível de cobre trançado classe 5 para fiação de equipamentos frequentemente dobrados

4, condutor de alumínio opcional

Atualização de material de isolamento

1, isolamento PVC-A (versão base, com temperatura operacional de longo prazo de 70 ℃)

2, isolamento de polietileno reticulado XLPE (temperatura de trabalho nominal de 90 ℃ e maior capacidade de transporte de corrente)

Roupa de cama interna personalizável

1, roupa de cama padrão adota material de PVC;

2, roupa de cama PE ou LSZH está disponível para combinar com o material da bainha externa.

Camada de blindagem eletromagnética opcional

Blindagem opcional de fita de cobre instalada entre o isolamento e a base para bloquear interferência eletromagnética industrial de inversores e dispositivos de controle.

Exemplo: Cu/PVC-Shield/STA/PE

Layouts de combinação de múltiplos núcleos

Configurações de 2 núcleos, 3 núcleos, 4 núcleos, 5 núcleos, 3+1 núcleos, 3+2 núcleos, 4+1 núcleos

Bainha externa funcional modificada especial

Bainha feita sob medida para desempenho retardador de chamas, resistente ao fogo, resistente a UV, resistente a óleo, anticupins, resistente ao frio e anticorrosão

Razões para encomendar cabos em massa da Taitong Cable?

---

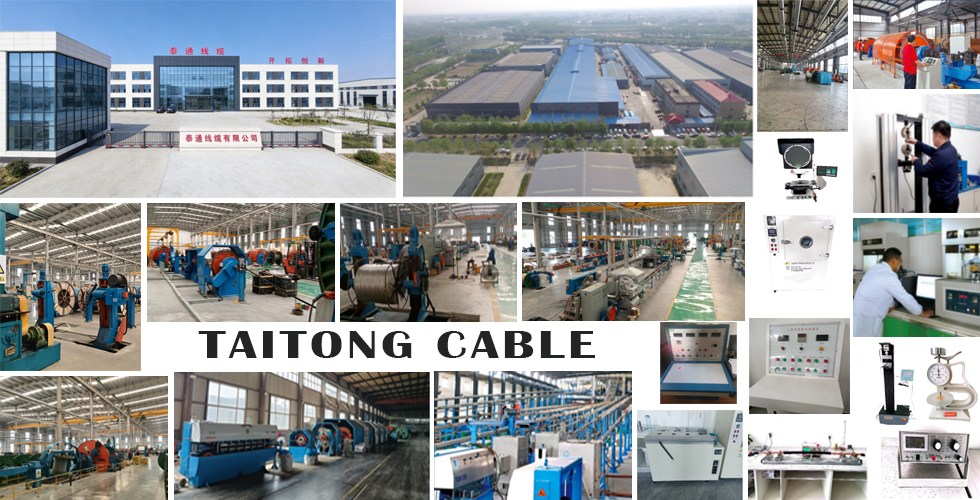

Como fabricante de fios e cabos em grande escala com sede na China, a Taitong Cable fornece suprimentos de cabos para projetos de grande escala bem conhecidos e construiu parcerias cooperativas confiáveis ​​de longo prazo desde 2002. Acumulamos uma vasta experiência em comércio internacional orientado para o exterior e serviços de aquisição de pedidos em grandes quantidades. Apoiados por cinco fábricas independentes e mais de 30 filiais em todas as regiões, fornecemos produtos de cabo de alta qualidade e serviços completos e atenciosos para compradores globais.
